StrongLumio LED wyłącznik/ściemniacz do listwy 12/24V żółta LED dioda
-
> S W magazynieTylko w magazynie centralnym
- Kup online
- Marka
- Strong
- Kod grupy
- 11000303
- Jednostka (MJ)
- szt
- Minimalna ilość
- 1 szt
- Opakowanie
- 10 szt
Wyłącznik i ściemniacz do listwy LED do profili ALU. Nie stosować w profilach lakierowanych oraz w profilach, które są łączone z dwóch lub więcej części. Wyłącznik nie może być używany na zasilaniu bateryjnym. Nie jest również możliwe stosowanie źródeł z uziemionym napięciem zasilającym (niektóre źródła z uziemioną metalową obudową transformatora). Dotknięcie dowolnej części profilu włącza/wyłącza oświetlenie.
Video instrukcję obsługi można znaleźć na videonávody na: youtube
Profil nie może się dotykać ściany, innych metalowych przedmiotów ani znajdować się w pobliżu innych urządzeń elektronicznych i elektrycznych. (możliwość zakłóceń i usterek)
Innowacyjny typ o podwyższonej odporności na zakłócenia, wyposażony w żółtobiałe światło pomocnicze. Umożliwia podłączenie wielu czujników do jednego transformatora mocy.
wyłącznik przeznaczony do umieszczenia w profilach ALU do taśm LED. Profil ALU pełni funkcję przełącznika wielkopowierzchniowego. Zalecana maksymalna długość profilu aluminiowego to 3 m. Profil nie powinien dotykać ściany i uziemionych przedmiotów (np. narożnika), w przeciwnym razie znacznie skróci się odcinek profilu, na którym będzie wyłącznik działał. Aby zapobiec przypadkowemu przełączeniu, dotyk musi być zauważalny, nie wystarczy tylko przelotny dotyk.

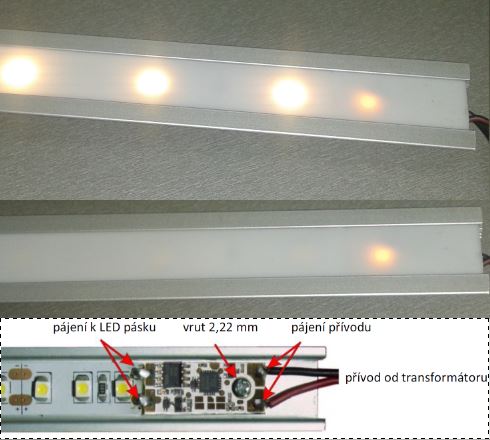

Montaż:
Montaż za pomocą mikrolutu i zwykłych stopów do lutowania cyną. Nie zaleca się używania lutownicy transformatorowej, wyłącznik może ulec uszkodzeniu.

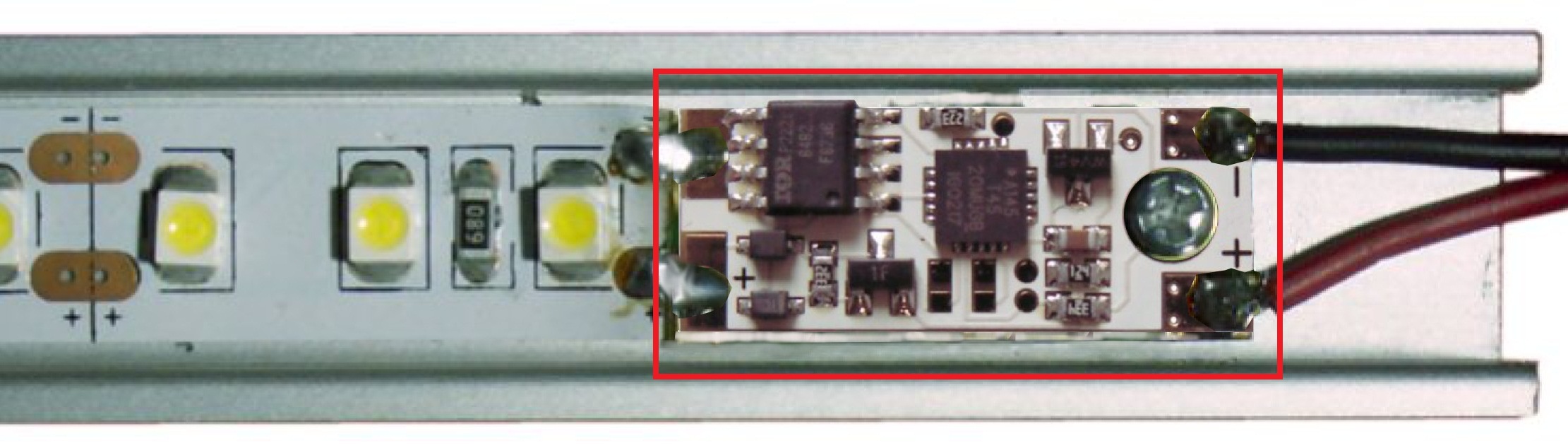

2. Zachowując biegunowość (±), przylutuj włącznik do taśmy LED i przylutuj kable zasilające z drugiej strony (bliżej otworu na wkręt).
Lutowanie należy przeprowadzać ostrożnie, aby cyna i ewentualnie topnik (kałafonia) nie rozlały się na inne części. W szczególności nie wolno dopuścić połączenia z wejściem czujnika - wokół otworu na wkręt.
Używaj możliwie najkrótszych przewodów zasilających o możliwie największym przekroju. Zbyt cienkie i długie przewody mogą negatywnie wpłynąć na działanie wyłącznika.
3. Włożyć taśmę LED z czujnikiem w profil ALU, zaznacz miejsce na otwór i wywiercić otwór o śr. 2 mm.
Zalecamy, aby najpierw wkręcić dostarczoną śrubę samogwintującą o śr. 2,2 mm na zewnątrz wyłącznika i przykręcić wyłącznik dopiero po utworzeniu gwintu.
Uwaga, wkręt należy tylko lekko przykręcić, aby uniknąć uszkodzenia płytki drukowanej.
Używaj tylko załączonego wkrętu ze stali nierdzewnej! W wypadku zastosowania wkrętu ocynkowanego, może pojawić się korozja między śrubą oraz profilem ALU, a przełącznik nie będzie działał w krótkim czasie.
Sterowanie:
Dotykając w dowolnym miejscu profilu ALU, włączy się oświetlenie. Drugie dotknięcie wyłącza oświetlenie. Między dotknięciami musi upłynąć około 1 sekundy, w przeciwnym razie dotknięcie nie zostanie zarejestrowane.
Przytrzymanie (długie dotknięcie) przez ponad 3 sekundy powoduje zmianę natężenia oświetlenia, po przerwaniu dotyku pozostaje wybrane natężenie oświetlenia.
Kalibracja
Wyłącznik ma wbudowaną automatyczną kalibrację . Fabrycznie ustawione parametry są optymalizowane podczas pierwszych włączeń i wyłączeń. Dalsza ręczna kalibracja nie jest potrzebna.
Parametry techniczne:
Czujnik nie może być używany przy zasilaniu bateryjnym. Nie jest również możliwe stosowanie źródeł z uziemieniem napięcia zasilania (niektóre źródła z uziemioną metalową obudową transformatora).
W tych przypadkach istnieje możliwość zastosowania wyłącznika mechanicznego 231820
napięcie zasilania 12V/24V
prąd maksymalny 10A (7,5A przy 24V)
wymiary 10x25mm
zużycie 0,1W/12V, 0,28 W/24V
Odpady elektryczne - zutylizuj zgodnie z odpowiednimi przepisami.
Przylutowując powierzchnię przy zasilaniu +, diodę świecącą można wyłączyć bez wpływu na funkcję, można również zapewnić uruchomienie do stanu przed wyłączenia zasilania (np. podczas przełączania za pomocą zewnętrznego przełącznika) - patrz zaktualizowana instrukcja. Zapasowy wkręt - 422141 Zapasowy wkręt do przełączników dotykowych.
Detail produktu na stránce v katalogu.
Parametry
| Parametr | Wartość |
|---|---|
| Maksymalna moc (W) wył. | 90/180 |
| Napięcie wyjściowe (V) | 12/24 |
| Rodzaj czujnika_LED | Do profilu |
