StrongLumio LED wyłącznik / ściemniacz do listwy 12/24V
-
W magazynie
- Kup online
- Marka
- Strong
- Kod grupy
- 11000303
- Jednostka (JM)
- szt
- Minimalna ilość
- 1 szt
- Opakowanie
- 10 szt
Wyłącznik i ściemniacz do taśm LED, przeznaczony do alu profili. Nie można stosować w profilach lakierowanych oraz takich, które są łączone z dwóch lub większej ilości części. Do włączenia lub wyłączenia dojdzie dzięki dotykowi w którymkolwiek miejscu profila. Profil nie może dotykać ściany lub przedniotów metalowych. Tak samo nie może być umieszczony w bezpośredniej bliskości innych urządzeń elektrycznych. Typ nowy, innowacyjny. Odpowiedni do taśm Ledowych o kolorze światła białym ciepłym. Długość 3m.
Instrukcje wideo można znaleźć w dzialevideonávody na: youtube
Profil nie powinien stykać się ze ścianą i uziemionymi przedmiotami (np. profilem narożnym), w przeciwnym razie długość profilu, na którym funkcjonuje łącznik, ulega znacznemu skróceniu. Aby zapobiec przypadkowemu przełączeniu, dotyk musi być zauważalny, chwilowy dotyk nie wystarczy.
Instalacja:
Do montażu użyj mikrolutowia i zwykłych stopów lutu cynowego. Najlepsza jest cyna rurowa z topnikiem o małej średnicy. Nie zaleca się stosowania lutownicy transformatorowej, gdyż może to spowodować uszkodzenie wyłącznika.

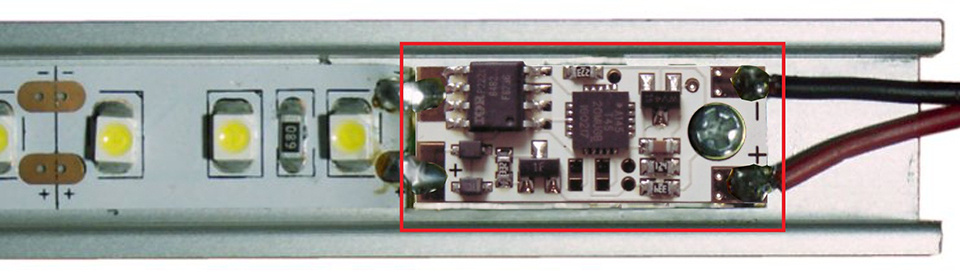

2. Zwracając uwagę na polaryzację (±), przylutuj włącznik do paska LED, a kable zasilające przylutuj z drugiej strony (bliżej otworu na śrubę).
Lutuj ostrożnie, aby cyna i ewentualny topnik (kalafonia) nie rozlały się na inne części. W szczególności nie może być połączenia z wejściem czujnika - w okolicy otworu na śrubę.
Używaj możliwie najkrótszych kabli zasilających o jak największym przekroju. Zbyt cienkie i długie kable mogą niekorzystnie wpłynąć na działanie wyłącznika.
3. Włóż pasek LED z czujnikiem do profilu ALU, zaznacz miejsce na otwór i wywierć otwór o śr. 2 mm.
Zalecamy najpierw wkręcić dołączoną śrubę samogwintującą o średnicy. 2,2 mm na zewnątrz wyłącznika i przykręcić wyłącznik dopiero po wykonaniu gwintu.
Uwaga, dokręć śrubę tylko lekko, aby uniknąć uszkodzenia płytki drukowanej.
Używaj wyłącznie dostarczonej śruby ze stali nierdzewnej! W przypadku zastosowania śruby ocynkowanej może dojść do korozji pomiędzy śrubą a profilem ALU i włącznik może po krótkim czasie przestać działać.
Sterowanie:
Dotykając dowolnego miejsca profilu ALU, oświetlenie włączy się w trybie ciągłym. Drugie dotknięcie wyłączy oświetlenie. Pomiędzy dotknięciami musi wystąpić opóźnienie wynoszące około 1 sekundy, w przeciwnym razie dotknięcie nie zostanie zarejestrowane.
Przytrzymanie (długie dotknięcie) dłużej niż 3 sekundy powoduje zmianę natężenia oświetlenia, po przerwaniu dotyku wybrane natężenie oświetlenia pozostaje.
Kalibracja
Przełącznik posiada wbudowaną funkcję automatycznej kalibracji . Fabrycznie ustawione parametry są optymalizowane podczas pierwszych załączeń i wyłączeń zasilania. Z tego powodu nie ma konieczności ręcznej kalibracji.
Parametry techniczne:
Czujnik nie może pracować przy zasilaniu bateryjnym. Nie można także stosować źródeł z uziemieniem napięcia zasilania (niektóre źródła z uziemioną metalową obudową transformatora).
W takich przypadkach można zastosować wyłącznik mechaniczny 231820
napięcie zasilania 12V/24V
maks. prąd 10A (7,5 A przy 24V)
wymiary 10x25mm
pobór mocy 0,1W/12V, 0,28 W/24V
Odpady elektryczne – utylizuj je zgodnie z obowiązującymi przepisami.
Poprzez lutowanie powierzchni przy zasilaniu + można wyłączyć diodę świecącą bez wpływu na jej działanie, możliwe jest również upewnij się, że uruchomił się do stanu sprzed wyłączenia zasilania (np. przy przełączaniu zewnętrznym wyłącznikiem) - patrz zaktualizowana instrukcja. Zapasowa śruba - 422141 Zapasowa śruba do przełączników dotykowych.
Parametry
| Parametr | Wartość |
|---|---|
| Maksymalna moc (W) wył. | 90/180 |
| Napięcie wyjściowe (V) | 12/24 |
| Rodzaj czujnika_LED | Dotykowy |
